에어나이프
고객의 신뢰, 고객의 만족을 추구하는 최선을 다하는 기업이 되겠습니다
특징

■ 급속 물기제거 건조 냉각

< 용도 >
- 세정장치에 조립하여 행굼조(마무리조) 다음에 물기를 제거함과 동시에 건조
- 프린트 기판을 세정한 후의 물기제거 ,건조
- 캔, 병등을 세정한 후에 라벨을 부착하기 전 또는 잉크젯 전의 물기제거 , 건조
- 인쇄물 봉인(Scal)등의 급속 건조







< 용도 >
- 세정해야 할 모든 부품을 세정한 후, 물기제거와 건조에 사용할 수 있다.
- 하이블로 노즐을 세정장치에 조립하면 건조시간이 대폭 단축되어 경비절감으로이어진다.

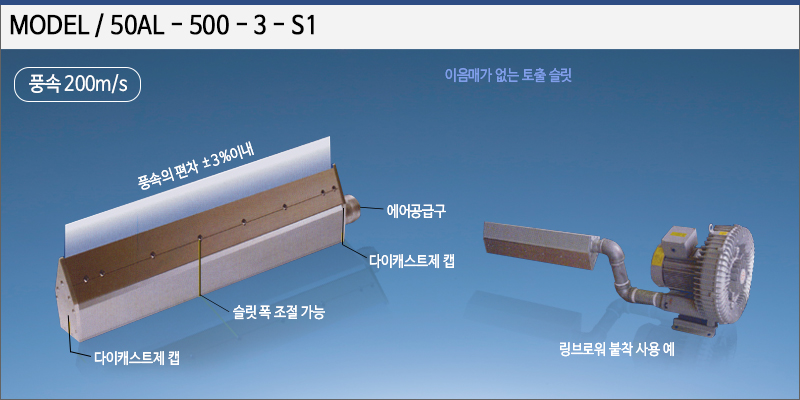

- 와류 송풍기(Blower)를 사용하여 하이블로 노즐의 외표면에 만든 분출 슬릿에서 풍속 70~100m/s로 강력한 공기가 흐트러지지 않고 토출된다.
  이 강력한 힘으로 피세정물 표면에 남아있던 물방울을 순간적으로 불어 날려버릴 수 있으므로 Water mark(물때, 얼룩)가 발생하지 않는다.
  그와 동시에 와류 송풍기에 나오는 압축열로써 물기제거 후의 추가 건조가 가능하다.
- 공기원에서는 압축기를 필요로 하지 않기 때문에 경비를 대폭 줄일 수 있다.
  (와류 송풍길로 사용했을 경우, 소비전력은 압축기에 비해 1/5~1/10 이하이다.)


■ 공통사양
   적용유체

   공기 증기 물(수주품)

  슬럿재질과 마감    JIS6063 알루미늄에 경질 알루바이트 처리풍압
   정밀도 정격    좌우의 편차± 3%이내   챔버재질과 마감    JIS6063 알루미늄에 경질 알루바이트 처리풍압
   내열온도    250℃ 이하   패킹재질    실리콘 내열 패킹
   본체의 내압    2kgf/cm2 이하   슬럿 폭 조절    조절식


■ 사양일람
  형식   접속구의 구경   슬릿폭 조절범위
  (mm)
  1구당 효율적인 최대 공급풍량
  (㎥/min)

  1구당 최대면적
  (㎥/min)

  표준제작 치수
  (mm)

  40AL   R1 1/2   1.0~3.0   4.8   1230
  200~1000
  50AL   R2   1.0~3.0   7.6   1950
  300~1000
가공 최대길이 : 40AL = 2000mm, 50AL = 2000mm
